CEL SPRAWOZDANIA
Cel ćwiczenia jest poznanie różnych typów generatorów elektronicznych. Poznanie zasady działania, ich charakterystyka, przykłady zastosowania we współczesnym świecie.

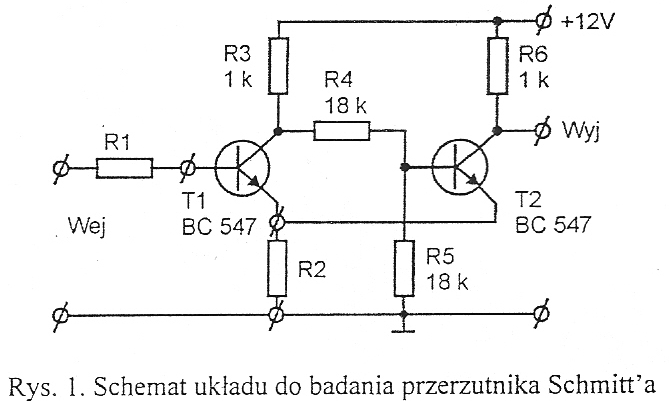

SCHEMATY POMIAROWE
DO WYKONANIA ĆWICZENIA POTRZEBNE BYŁY:
Przerzutnik Schmitt'a
Multiwibrator astabilny
Generator kwarcowy
Kwarcowy rezonator
Oscyloskop
Kondensator dekadowy
Opornik dekadowy
Zasilacz stabilizowany
Generator (miernik częstotliwości)
Woltomierz
Amperomierz
WYNIKI POMIARÓW UZYSKANYCH Z PRZEPROWADZONEGO ĆWICZENIA:
|
|
Lp. |
R1 |
R2 |
Uwej |
Uwyj |
|
|
|
[kΩ] |
[Ω] |
[V] |
[V] |
1 pomiar |
Załączenie |
1 |
10 |
100 |
2,57 |
12 |
|
Wyłączenie |
2 |
10 |
100 |
1,87 |
1,30 |
2 pomiar |
Załączenie |
3 |
0 |
100 |
2,35 |
12 |
|
Wyłączenie |
4 |
0 |
100 |
1,60 |
1,22 |
Wyniki pomiarów przerzutnika Schmitt'a
Lp. |
R1 |
R2 |
C1 |
C2 |
Fwyj1 |
Fwyj2 |
|
[kΩ] |
[kΩ] |
[nF] |
[nF] |
[Hz] |
[kHz] |
1 |
10 |
10 |
10 |
10 |
104Hz |
10kHz |
2 |
10 |
10 |
100 |
100 |
925Hz |
|
Wyniki pomiarów multiwibratora astabilnego
Lp. |
fn |
f0 |
|
[kHz] |
[kHz] |
1 |
32768 |
32769 |
2 |
10000 |
10001 |
Wyniki pomiarów układu z generatorem kwarcowym
WYKRESY PRZEBIEGÓW NA OSCYLOSKOPIE
Przerzutnik Schmitt'a
Multiwibrator astabilny
WNIOSKI
Ponieważ mieliśmy małe kłopoty z zasilaniem na laboratorium (na stanowisku, na którym mieliśmy przeprowadzić pomiary wysiadło zasilanie, przez co musieliśmy je zmienić) nie zdążyliśmy wykonać odpowiednio dużej ilości pomiarów, co widać w tabelach pomiarowych. Pewne wnioski zdołaliśmy jednak zaobserwować
