Projektowanie dróg i ulic
Dane do projektu:
klasa drogi G
teren niezabudowany
prędkość projektowa
60prędkość miarodajna
dwupasmowa droga dwukierunkowa
szerokość jezdni 6,0m
pobocza gruntowe utwardzone
minimalny promień łuku kołowego
minimalna długość łuku kołowego
pochylenie skarp wykopów i nasypów 1:1,5 (nie trzeba sprawdzać stateczności skarp)
pasy ruchu 2 x 3,0m
maksymalna długość odcinka prostego 1000m
minimalna długość odcinka prostego między odcinkami krzywoliniowymi o zgodnym kierunku zwrotu 250m
maksymalne pochylenie niwelety jezdni 8%
pochylenie jezdni na łuku 5%
pochylenie poprzeczna pobocza 8% (6-8)
pobocze 1,25m
promień krzywej wypukłej 2500m
promień krzywej wklęsłej 1500m
kategoria ruchu KR4
p=50% dla klasy drogi G
szerokość dna rowu 40 cm
głębokość rowu 50 cm
rów trapezowy
dalej poprawic

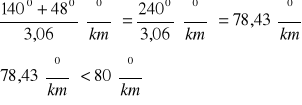

Krętość drogi mieście się w pierwszym przedziale (<800/km),
Dla drogi o szerokości jezdni 6,0m bez utwardzonych poboczy i krętości drogi poniżej 800 przyjmuję prędkość miarodajną równą 90 km/h.
Nawierzchnia - (grubość) cm:
Tu rysujesz rysunek swojej nawierzchni, przyjąłem tobie kategorie ruchu KR4, czyli z tylu rozporządzenia spisujesz warstwy drogi dla kategorii KR4.
Jeśli twojej grubości nie będzie to bierz z rozporządzenia ta najbliższa twojej i zmień warstwę podbudowy zasadniczej.
Obliczenie geometrii łuku kołowego i krzywych przejściowych dla pierwszego zakrętu
R = 450m
długość krzywej przejściowej (klotoidy)
Sprawdzenie parametru klotoidy:
Warunek dynamiczny
warunek spełniony
Warunek konstrukcyjny
warunek spełniony
Poszerzenie:
Wniosek: nie projektuję poszerzenia
Warunek estetyczny 1
warunek spełniony
warunek spełniony
Warunek estetyczny 2
warunek spełniony
Warunek geometryczny
warunek spełniony
Współrzędne końca klotoidy:
Współrzędne środka łuku kołowego:
Odległość T0 od wierzchołka łuku kołowego do początku krzywej przejściowej:

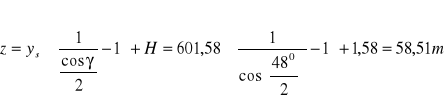

Pozostałe parametry geometryczne łuku poziomego:
długość łuku kołowego
W niwelecie na pierwszym zakręcie wystąpi łuk pionowy w punkcie xxx,xx m:
R - promień krzywej wypukłej lub wklęsłej
(przykładowe obliczenia)
Wartość ws przekroczyła 3 cm, tak więc należy zaprojektować łuk pionowy.
Obliczenie poszczególnych punktów klotoidy |
|||||||||||
Długość Li |
0,00 |
15 |
30 |
45 |
60 |
75 |
90 |
105 |
120 |
135 |
150 |
Xi |
0,00 |
15,00 |
30,00 |
|
|
|
|
|
|
|
149,77 |
Yi |
0,00 |
0,01 |
0,05 |
|
|
|
|
|
|
|
6,26 |
Resztę przepiszesz analogicznie z załączonego Excela.
